Lyftguide - Pallgafflar & Gaffelben

Fem-standard och lyftregler? Det är mycket att hålla koll på inför köp av nya pallgafflar. Redskapsbolaget tipsar i denna gaffel-guide om hur du väljer rätt produkt för säkra lyft.

Regler gaffelben och pallgafflar

Vid reducering med 10% av ursprunglig tjocklek skall gafflarna bytas ut enligt ISO 5057. 10% slitage av en gaffel innebär en reducering av lyftkapaciteten med ca 20%. Smidda standardgafflar måste enligt lag genomgå ett gaffelstest. Arbetsmiljöverket & Arbetsmiljölagen kräver att gaffeltest genomförs minst 1 gång/år. Vid ett gaffelstest kontrolleras att gafflarna är i gott skick. Höjdskillnad mellan gaffelspetsarna får ej överstiga 3% av gaffellängden.

Mått och varianter

FEM-Standarden är den europeiska standarden för lyft-utrustning framtagen i samarbete med ISO - den internationella standardiseringsorganisationen.

För att du enkelt ska kunna hitta rätt gaffelben och gaffelram enligt FEM-standarden, har vi tagit fram nedan tabell.

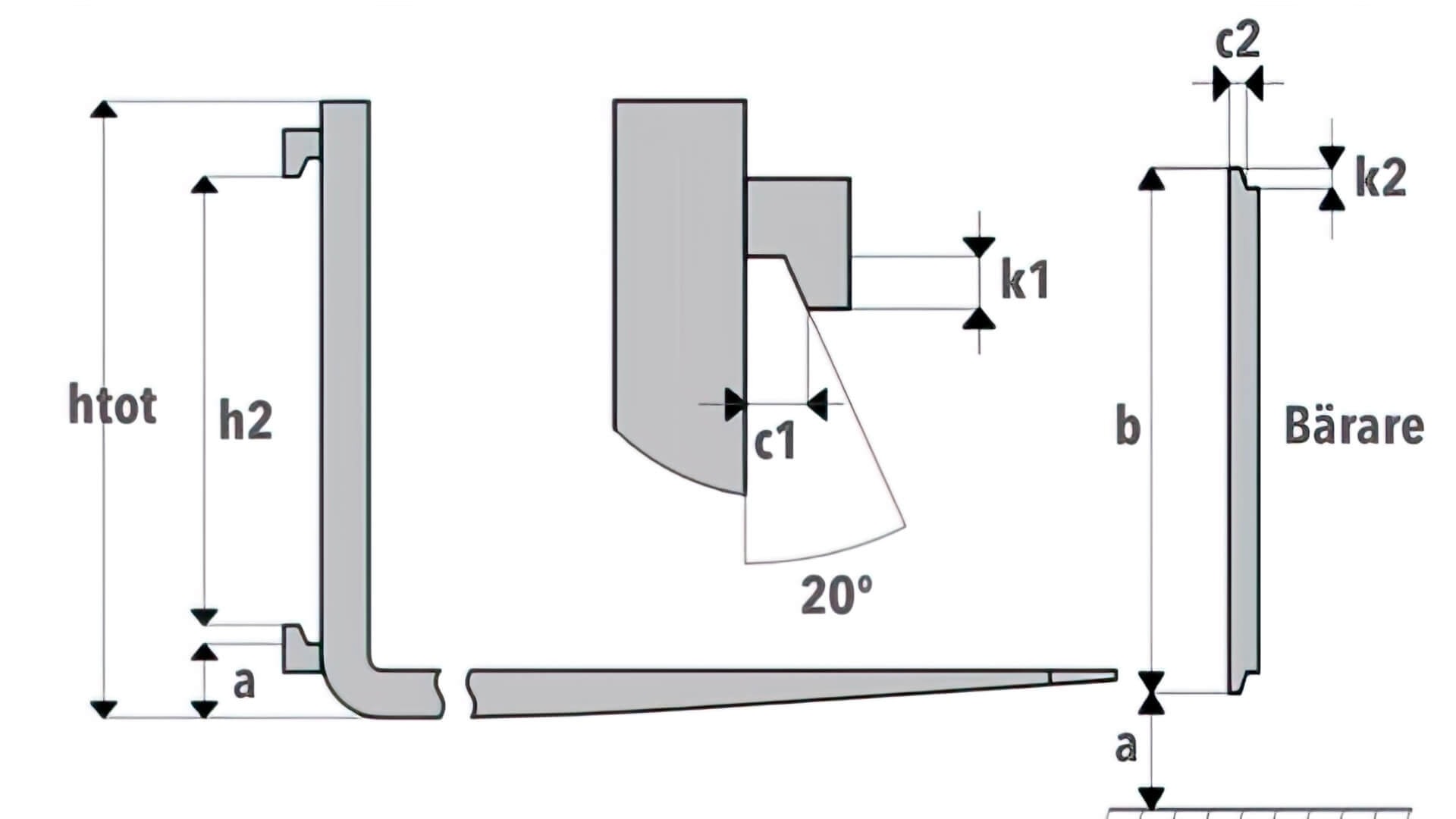

Lifting extension forks attachment diagram

ISO/FEM	Kapacitet truck kg	Variant A/B	Mått:	Mått:	Mått: +1mm	Mått: -1mm	Mått: -3mm	Mått:	Mått: Min mm	Mått: -1,5mm	Mått: Max mm	Mått: +10 -5
			a	b	c1	c2	h1	h2	k1	k2	m1	h tot
1	0 - 999	1A	76	331	16.5	16	394	306	14	13	31	1A 475
1	0 - 999	1B	114	331	16.5	16	432	306	14	13	31	1B 510
2	1000 - 2500	2A	76	407	16.5	16	470	382	14	13	31	2A 550
2	1000 - 2500	2B	152	407	16.5	16	546	382	14	13	31	2B 625
3	2501 - 4999	3A	76	508	22	21.5	568	477	17	16	40	3A 655
3	2501 - 4999	3B	203	508	22	21.5	695	477	17	16	40	3B 780
4	5000 - 10000	4A	127	635	26	25.5	743	598	20	19	47	4A 845
4	5000 - 10000	4B	254	635	26	25.5	870	598	20	19	47	4B 970
5	8001 - 10999	5A	127	728	35	34	830	680	26	25	65	5A 930
5	8001 - 10999	5B	257	728	35	34	960	680	26	25	65	5B 1060
